Cable de fibra óptica
Inicio> PRODUCTOS> Cable de fibra óptica

Cable Óptico GYTA53 de Modo Simple con Buffer Apretado

El cable GYTA53 ofrece conexiones sólidas. Obtienes una transferencia de datos rápida, alcanzando velocidades de hasta 100 Gbps. Este modelo cuenta con un diseño de doble recubrimiento, mejorando la durabilidad mecánica. La estructura de tubo suelto, con un diámetro de 2.0 mm, contiene fibras ópticas. Un elemento de fortaleza central de alambre de acero de 1.6 mm de diámetro proporciona soporte. El polietileno (PE) forma la capa interior de 1.5 mm de grosor.

una cinta de aluminio de 0.2 mm de espesor añade una barrera contra la humedad. La cubierta exterior, de polietileno de densidad media, proporciona una protección adicional, con un grosor de 2.0 mm. Este cable utiliza hasta 288 fibras para una alta capacidad.

Puede resistir más de 1500N de fuerza tensile. La resistencia a la compresión mide 3000N/10cm. Las temperaturas de funcionamiento van desde -40°C hasta +60°C. Se obtiene un radio de curvatura de 20D (donde D = diámetro del cable). Las cantidades de fibras van de 2 a 288 fibras.

Introducción

El versátil cable óptico gyta53 utiliza tecnología avanzada. GYTA53 transmite señales de luz para la comunicación. Puedes enviar grandes cantidades de datos rápidamente, con baja latencia. La tubería central suelta protege las fibras. El alambre de acero fosfatizado ofrece resistencia a la tracción, superando los 800 MPa.

Un compuesto hidrófugo llena cualquier espacio vacío. El núcleo del cable tiene un compuesto de relleno. Esto evita que el agua cause daños, manteniendo la integridad de la señal. La cinta de acero corrugada añade fortaleza, con un grosor de 0,15 mm. Una cubierta PE de 2 mm de grosor resiste impactos.

La densidad máxima de fibras es de 12 fibras por tubo PBT. El diámetro del cable varía aproximadamente en 14,5 mm. La atenuación es casi de 0,22 dB/km a la longitud de onda de 1550nm. La dispersión cromática mide 18 ps/(nm·km). La longitud de onda de dispersión cero está alrededor de 1310nm.

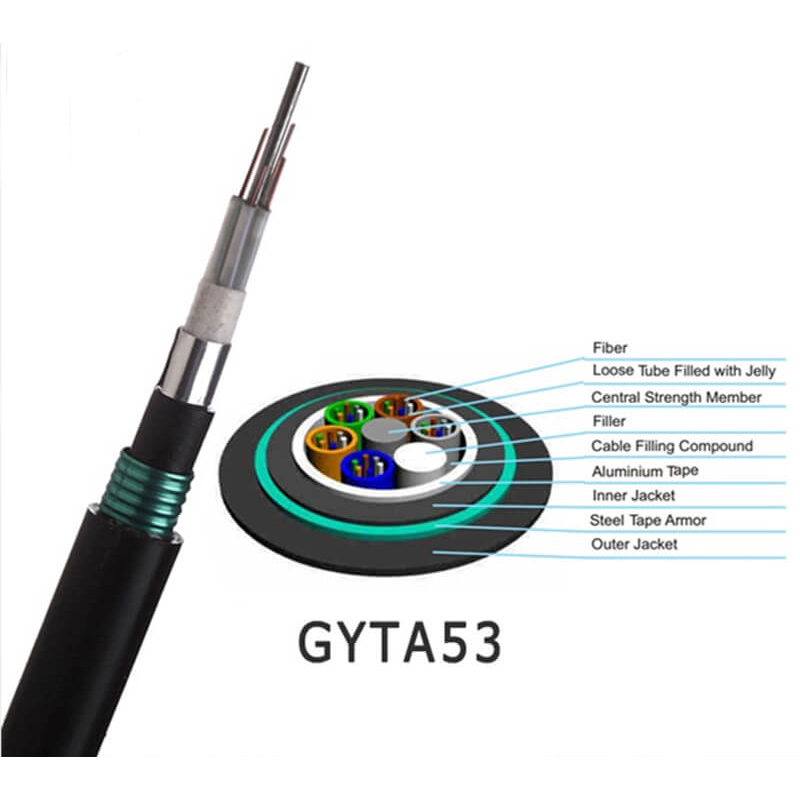

Construcción del producto
Fibra: 2-24 fibras
Gel de tubo suelto unificado
Armadura: Cinta de acero ondulada
Miembro de fortalecimiento: Alambre de acero incrustado
Capa Exterior: Negro resistente a UV y a la humedad polietileno (PE)

Características:
Construcción de gel de tubo unificado para una protección superior de la fibra.
CST cable con protección blindada contra ataques de roedores y daños mecánicos.
El alambre de acero incrustado proporciona una resistencia a la tracción y a la compresión deseable.
Compacto, fácil de instalar. Diseño resistente a rayos UV e humedad.

Aplicaciones :
Comunicación de voz o datos entre edificios.
Instalado en ductos, conducciones subterráneas, enterramiento directo. FTTx.

CARACTERÍSTICAS ÓPTICAS:

Tipo de fibra G.652 G.655 50\/125^m 62.5\/125^m
Atenuación 850 nm <3.0 dB\/km <3.3 dB\/km
(+20X) 1300 nm <1.0 dB/km <1.0 dB/km
1310 nm <0.36 dB/km <0.40 dB/km
1550 nm <0.22 dB/km <0.23 dB/km
Ancho de banda 850 nm 500 Mhz-km 200 Mhz-km
1300 nm 500 Mhz-km 500 Mhz-km
Apertura numérica 0.200±0.015 NA 0.275±0.015 NA
Longitud de onda de corte del cable cc <1260 nm <1450 nm

Estructura y Especificaciones Técnicas:

Fibra
conteo
Estructura De fibras
por
tUBO
Suelto
tUBO
diámetro
(mm)
CSM
diámetro
/pad
diámetro
(mm)
Espesor de
chaqueta interior
(mm)
Espesor de
cubierta externa
(mm)
Cable
diámetro
(mm)
Cable
Peso
(kg/km)
4 1+6 4 1.7±0.1 1.8/1.8 0.9±0.1 1.8±0.1 12.8±0.5 164
6 1+6 6 1.7±0.1 1.8/1.8 0.9±0.1 1.8±0.1 12.8±0.5 164
8 1+6 4 1.7±0.1 1.8/1.8 0.9±0.1 1.8±0.1 12.8±0.5 164
12 1+6 6 1.7±0.1 1.8/1.8 0.9±0.1 1.8±0.1 12.8±0.5 164
18 1+6 6 1.7±0.1 18/1.8 0.9±0.1 1.8±0.1 12.8±0.5 165
24 1+6 6 1.7±0.1 1.8/1.8 0.9±0.1 1.8±0.1 12.8±0.5 165
30 1+6 6 1.7±0.1 1.8/1.8 0.9±0.1 1.8±0.1 12.8±0.5 166
36 1+6 6 1.7±0.1 18/1.8 0.9±0.1 1.8±0.1 12.8±0.5 166
48 1+6 12 2.0±0.1 2.0/2.0 0.9±0.1 1.8±0.1 13.8±0.5 191
60 1+6 12 2.0±0.1 2.0/2.0 0.9±0.1 1.8±0.1 13.8±0.5 191
72 1+6 12 2.0±0.1 2.0/2.0 0.9±0.1 1.8±0.1 13.8±0.5 192
84 1+7 12 2.0±0.1 2.2/2.9 0.9±0.1 1.8±0.1 14.7±0.5 218
96 1+8 12 2.0±0.1 2.2/3.5 0.9±0.1 1.8±0.1 15.4±0.5 234
108 1+9 12 2.0±0.1 2.2/4.2 0.9±0.1 1.8±0.1 16.1±0.5 253
120 1+10 12 2.0±0.1 2.2/4.9 0.9±0.1 1.8±0.1 16.8±0.5 272
132 1+11 12 2.0±0.1 2.4/5.5 0.9±0.1 1.8±0.1 17.4±0.5 293
144 1+12 12 2.0±0.1 2.4/6.3 0.9±0.1 1.8±0.1 18.2±0.5 317
288 1+9+15 12 2.0±0.1 2.2/4.2 0.9±0.1 1.8±0.1 20.1±0.5 383
